Phương pháp ép cọc bê tông và chọn máy ép cọc bê tông
Phương pháp ép cọc bê tông và chọn máy ép cọc bê tông
Ép cọc bình thường có 2 phương pháp ép cọc bê tông:
– Ép đỉnh
– Ép ôm

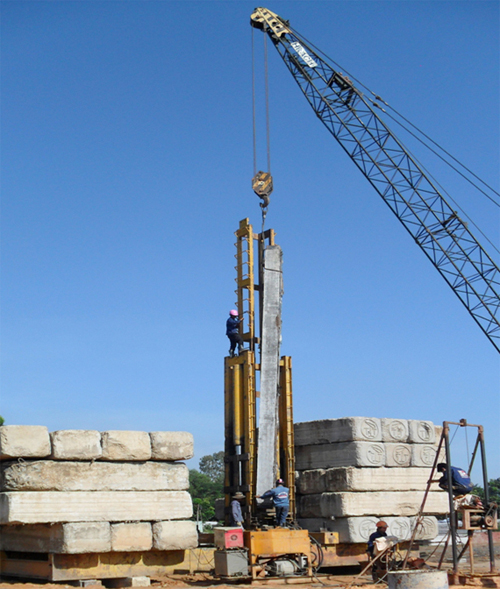

1. Ép đỉnh
Lực ép được tác dụng từ đỉnh cọc để ấn cọc xuống
Ưu điểm
– Toàn bộ lực ép do kích thủy lực tạo ra được truyền trực tiếp lên đầu cọc chuyển thành hiệu quả ép. Khi ép qua các lớp đất có ma sát nội tương đối cao như á cát, sét dẻo cứng… lực ép có thể thắng lực cản do ma sát để hạ cọc xuống sâu dễ dàng.
Nhược điểm
– Cần phải có hai hệ khung giá. Hệ khung giá cố định và hệ khung giá di động, với chiều cao tổng cộng của hai hệ khung giá này phải lớn hơn chiều dài một đoạn cọc: nếu 1 đoạn cọc dài 6m thì khung giá phải từ 7 ÷ 8m mới có thể ép được cọc. Vì vậy khi thiết kế cọc ép, chiều dài một đoạn cọc phải khống chế bởi chiều cao giá ép trong khoảng 6 – 8m
2. Ép ôm
Lực ép được tác dụng từ hai bên hông cọc do chấu ma sát tạo nên để ép cọc xuống
Ưu điểm
– Do biện pháp ép từ 2 bên hông của cọc, máy ép không cần phải có hệ khung giá di động, chiều dài đoạn cọc ép có thể dài hơn.
Nhược điểm
– Ép cọc từ hai bên hông cọc thông qua 2 chấu ma sát do do khi ép qua các lớp ma sát có nội ma sát tương đối cao như á sét, sét dẻo cứng… lực ép hông thường không thể thắng được lực cản do ma sát tăng để hạ cọc xuống sâu.
– Nói chung, phương pháp này không được sử dụng rộng rãi bằng phương pháp ép đỉnh
Các bộ phận của máy ép cọc (ép đỉnh)
+ Đối trọng
Trạm bơm thủy lực gồm có:
– Động cơ điện
– Bơm thủy lực ngăn kéo
– Ống tuy-ô thủy lực và giác thủy lực
Dàn máy ép cọc: gồm có khung dẫn với giá xi lanh, khung dẫn là một lồng thép được hàn thành khung bởi các thanh thép góc và tấm thép dầy. Bộ dàn hở 2 đầu để cọc có thể đi từ trên xuống dưới. Khung dẫn gắn với động cơ của xi-lanh, khung dẫn có thể lên xuống theo trục hành trình của xi-lanh
– Dàn máy có thể di chuyển nhờ chỗ lỗ bắt các bulông
Bệ máy ép cọc gồm 2 thanh thép hình chữ I loại lớn liên kết với dàn máy ứng với khoảng cách hai hàng cọc để có thể đứng tại 1 vị trí ép được nhiều cọc mà không cần phải di chuyển bệ máy. Có thể ép một lúc nhiều cọc bằng cách nối bulông đẩy dàn máy sang vị trí ép cọc khác bố trí trong cùng một hàng cọc.
Máy ép cọc cần có lực ép P gồm 2 kích thuỷ lực mỗi kích có Pmax = P/2 (T)
Nguyên lý làm việc
Dàn máy được lắp ráp với bệ máy bằng 2 chốt như vậy có thể di chuyển ép một số cọc khi bệ máy cố định tại một chỗ, giảm số lần cẩu đối trọng
Ống thả cọc được 2 xilanh nâng lên hạ xuống, năng lượng thủy lực truyền đi từ trạm bơm qua xilanh qua ống thả cọc và qua gối đầu cọc truyền sang cọc, với đối trọng năng lượng sẽ biến thành lực dọc trục ép cọc xuống đất.
